Як працює чиллер?
Процес працює в циклі, але ми почнемо з того місця, де охолоджувальне середовище взаємодіє з вашим технологічним обладнанням.
Охолоджувальна рідина системи поглинає теплову енергію від вашого процесу, зазвичай спричиняючи перехід фази на газ. Потім газоподібний холодоагент циркулює в конденсаторі, який відводить тепло через конденсацію випаровування або градирню. Цей теплообмін конденсує охолоджуюче середовище назад у холоднішу рідину, яка повертається до джерела нагріву процесу, щоб почати цикл знову.
Які типи холодоагентів використовуються в чиллерах?
Тип охолоджувальної рідини, що використовується в холодильній машині, залежить від потреб процесу та витрат. Найпопулярнішими охолоджуючими рідинами є або вода, або суміш води та іншої речовини з відповідними властивостями теплопровідності, як-от сполуки гліколю.
вода
Використання води як холодильної рідини є економічним, оскільки в більшості випадків воду можна легко отримати з мінімальними витратами. Крім того, очищена (деіонізована вода, зворотний осмос) вода може використовуватися у водяному охолоджувачі для досягнення вищої ефективності охолодження.
гліколь
Охолоджуючі рідини на основі гліколю складаються з етиленгліколю або пропіленгліколю. Хоча ці два варіанти мають подібні фізичні властивості, їх ніколи не слід змішувати. Основними перевагами гліколевих охолоджувачів є покращена стійкість до корозії, а також антифризні властивості.
Чому гліколь використовується для охолодження
Використання водно-гліколевої суміші як охолоджувальної рідини чиллера має ряд переваг порівняно з використанням звичайної води як охолоджувальної рідини. Ці переваги обумовлені його унікальними фізичними властивостями, серед яких нижча температура замерзання, ніж у води.

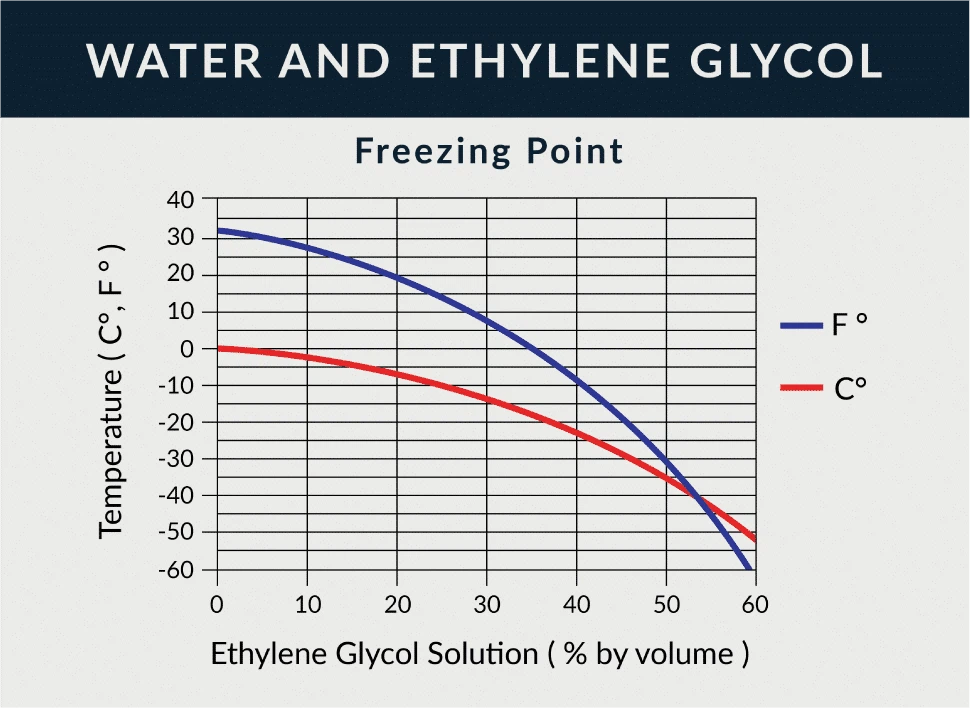

Вода проти гліколевої теплопередачі
Для води, вільної від домішок, температура замерзання становить 32 градуси F, що набагато вище порівняно з чистим етиленгліколем, який переходить у твердий стан при 8,9 градусів F. Коли суміш гліколь-вода змінюється, температура замерзання охолоджуючої рідини також зміни. Для прикладу: 10-відсотковий розчин етиленгліколю замерзає при 25,9 градуса F, тоді як 60-відсотковий розчин гліколю замерзає при -63 градусі F.
З наведеного вище аналізу стає зрозуміло, що гліколь має властивості холодоагенту, які більше підходять для використання в холодильних машинах, які, як очікується, працюватимуть у середовищі з низькими температурами. У таких теплових умовах водяний охолоджувач замерзає та перешкоджає циркуляції холодильної машини, одночасно знижуючи загальну ефективність.
Навпаки, використання охолоджувача на основі гліколю скористається перевагами його антифризних властивостей, забезпечуючи збереження охолоджувальної рідини в бажаному рідкому стані.
Гліколевий чиллер проти водяного охолоджувача
Як гліколевий, так і водяний охолоджувачі можна використовувати для задовільного розсіювання тепла, яке виділяється вашим виробничим процесом. Фундаментальна відмінність між обома типами чиллерів полягає в варіаціях їх точок замерзання, а також їх теплопровідності.
Чистий гліколь або суміш гліколю та води має набагато нижчу температуру замерзання, ніж чиста вода. З огляду на це, чиллери на основі гліколю краще підходять для низькотемпературних середовищ. І навпаки, вода має кращу здатність утримувати та проводити тепло від пов’язаного процесу, ніж суміш гліколю. В результаті ефективність теплопередачі водяного чилера буде вищою, ніж у гліколевого.
Загалом оператори повинні враховувати температуру навколишнього середовища для середовища розміщення перед тим, як вибрати тип холодильної машини.
Як працює гліколева система охолодження?
Гліколева холодильна установка складається з холодильного компонента та труб, що містять суміш гліколю та води як охолоджувач. Охолоджена рідина з холодильної установки направляється через трубопровід, пов’язаний з теплообмінником, що оточує нагрітий процес. Після поглинання тепла від пов’язаного процесу нагрітий теплоносій повертається в холодильну установку для охолодження, після чого процес повторюється.
Відсоток гліколю в системах охолодженої води
Для багатьох типів холодильних установок етиленгліколь змішується з водою у співвідношенні 60/40. Такий вищий відсоток гліколю значно покращує антифризні властивості суміші. Це корисно у випадках, коли потрібне швидке охолодження. У таких ситуаціях технологічний процес можна охолодити до дуже низьких температур без замерзання теплоносія в його трубопроводах.

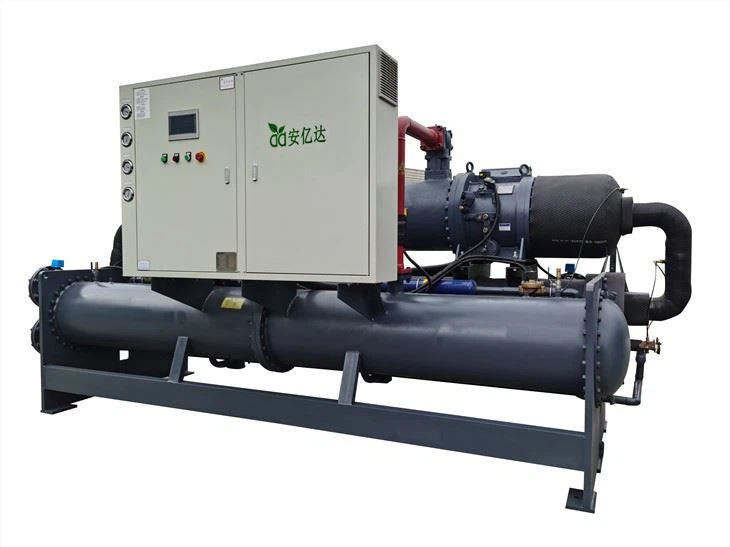

Ось один приклад гліколевого охолоджувача води для охолодження напоїв
12000 л/год охолодження напоїв від 25 градусів до 4 градусів, клієнту потрібна холодильна машина з водяним охолодженням, до якої потрібно підключити градирню.
Для розрахунку потужності охолодження сторони гліколю ми вибрали потужність охолодження{{0}}м3/год*(25-4)/0.86*1.1=323кВт, на базі розетки 1С.
Конструкція пластинчастого теплообмінника: 12000 л/год для напоїв на вході 25 градусів і виході 4 градуси, сторона гліколю 60 м3/год на вході 1 градус і виході 5 градусів.

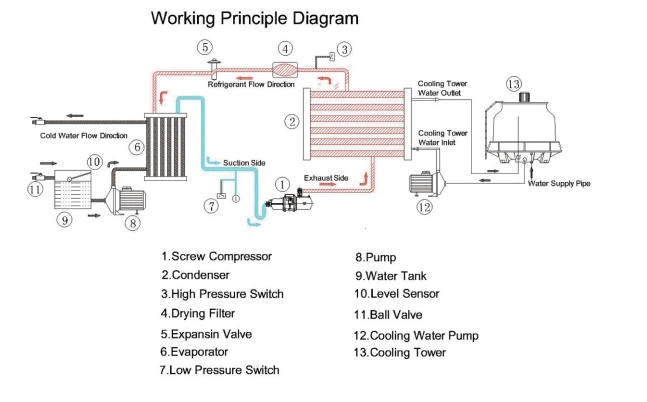

Давайте подивимося на принцип роботи системи охолодження води
Чиллери з водяним охолодженням використовують воду із зовнішньої градирні для відводу тепла від газоподібного холодоагенту в конденсаторі до того, як він зазнає зміни фази в рідину.
Ось давайте подивимося характеристики системи градирні гліколевого водяного охолоджувача:
Пункт | Специфікація / Постачальник | ||
Потужність охолодження | Модель | АЙД-340WS | |
кВт/hr | 346 | ||
Споживана потужність | кВт | 94.5 | |
поточний | A | 161.4 | |
Джерело живлення | 380V-3N-50HZ | ||
темп Розетка (ступінь) | 0-5 | ||
контроль холодоагенту | Розширювальний клапан | ||
Холодильний круг | 1 | ||
холодоагент | R407C | ||
Розмір（мм）L*W*H | 3500*1000*1800 | ||
Компресор | стиль | Scrфу | |
Модель | RC-470B | ||
кількість | 1 | ||
Потужність компресора (кВт) | 94.5 | ||
Конденсатор | Стиль | Оболонка та труби/1 комплект | |
Потік охолодженої води（m3/h） | 89.5 | ||
Розмір труби (") | 6 | ||
Випарник | Стиль | Нержавіюча стальОболонка та труби/1 комплект | |
Потік холодної води（m3/h） | 65 | ||
Розмір труби（"） | 5 | ||
Пристрій захисту | 1,Захист фази 2,Fнизькийзахисник 3,Захист високої/низької напруги 4,Захист котушки від перегріву 5,Протектор від замерзання | ||
Вага одиниці（кг） | 2450 | ||
Основні частини Бренд | |||
Компресор | Ганбелл | ||
електронні | LS / CHNT | ||
Розширювальний клапан | Емерсон | ||
Електричний контроль | Сіменс | ||
Примітка. Потужність охолодження залежить від випуску температура 1C, температура конденсації 40C.
RFQ:
1. Застосування охолоджувача води з гліколем?
охолодження напоїв, охолодження молока, охолодження пивоварні, охолодження ковзанки, охолодження морозива тощо.
2. Яку інформацію потрібно знати, щоб підтвердити модель?
теплове навантаження, як швидкість потоку, охолодження від якої температури до якої температури.
3. Який холодоагент зазвичай приймається?
R404A і R449A.
4. Якщо мені потрібна індивідуальна конфігурація, чи можете ви задовольнити?
Так, антикорозійна зона, VSD-привід, спліт-система, наприклад дистанційний повітряний конденсатор, дистанційне керування та все, що ви запитуєте, ми надамо вам наші рішення.
