Водонапірна вежа протипоточного охолодження 100 тонн

Що таке водонапірна башта охолодження води?

Градирня — це пристрій, який використовує воду як циркулюючий теплоносій для поглинання тепла від системи та скидання його в атмосферу для зниження температури води; його охолодження полягає у використанні води та повітря для обміну теплом і холодом для утворення пари, а випаровування пари забирає тепло для досягнення випаровування. Принцип розсіювання тепла, конвективного теплообміну та радіаційного теплообміну полягає в розсіюванні відпрацьованого тепла, що утворюється в промисловості або охолодженні та кондиціонуванні повітря, щоб знизити температуру води в пристрої розсіювання випарного тепла для забезпечення нормальної роботи системи.

Як працює водоохолоджувальна башта?

Охолоджуюча вода з теплом обмінюється з повітрям у вежі, так що тепло передається повітрю та розсіюється в атмосферу. Один із методів теплообміну між водою та повітрям у градирні полягає в тому, що повітря, що тече над поверхнею води, безпосередньо контактує з водою, а тепло у воді передається повітрю через контактну теплопередачу та розсіювання тепла через випаровування. . Охолодження таким чином називається мокрою градирнею. Ефективність теплообміну мокрої градирні висока, а граничною температурою води, що охолоджується, є температура повітря за мокрим термометром. Однак втрата води спричинена випаровуванням; випаровування збільшує солоність циркулюючої охолоджуючої води. Для стабілізації якості води частину води з підвищеною мінералізацією необхідно злити; вітер також спричинить втрату води. Необхідно постійно поповнювати достатню кількість прісної води. Тому мокрій градирні потрібне джерело води для подачі води.

У районах з дефіцитом води сухі градирні можна використовувати лише тоді, коли важко поповнити воду. Теплообмін між повітрям і водою в сухій градирні полягає в передачі тепла через поверхню радіатора, що складається з металевих труб, і передачі тепла води в трубі повітрю, що тече поза радіатором. Ефективність теплообміну сухої градирні нижча, ніж у мокрої градирні, а граничною температурою охолодження є температура повітря за сухим термометром. Одноразові інвестиції в ці пристрої великі, а споживання енергії вентилятором високе.

Застосування градирні

Процес охолодження води в градирні є процесом тепломасообміну. Охолоджена вода розподіляється у внутрішню упаковку градирні за допомогою форсунки, водорозподільника або водорозподільної пластини, що значно збільшує площу контакту між водою та повітрям. Повітря циркулює за допомогою вентиляторів, примусового повітря, природного вітру або струменів.

Градирні в основному використовуються в системах охолодження кондиціонування повітря, холодильних установках, лиття під тиском, дубленні, спінюванні, виробництві електроенергії, парових турбінах, обробці алюмінієвого профілю, повітряних компресорах, промисловому водяному охолодженні та інших сферах. . Конкретний поділ виглядає наступним чином:

A. Категорії регулювання температури повітря: обладнання для кондиціонування повітря, холодильна камера, холодильна камера, морозильна камера, кондиціонування повітря для опалення та охолодження тощо;

B. Категорії виробництва та переробки: харчова промисловість, фармацевтична промисловість, лиття металів, пластмасова промисловість, гумова промисловість, текстильна промисловість, сталеливарний завод, хімічна промисловість, нафтохімічна продукція тощо;

C. Механічна робота та охолодження: генератори, парові турбіни, повітряні компресори, масляні компресори, двигуни тощо;

D. Інші галузі.

У градирні з перехресним потоком технічна вода перекачується до верхньої частини башти в розподільний басейн гарячої води. Розподільний басейн знаходиться за межами повітряного потоку і живиться самопливом. Єдиною рушійною силою форсунок є гідростатичний напір води над самим соплом.

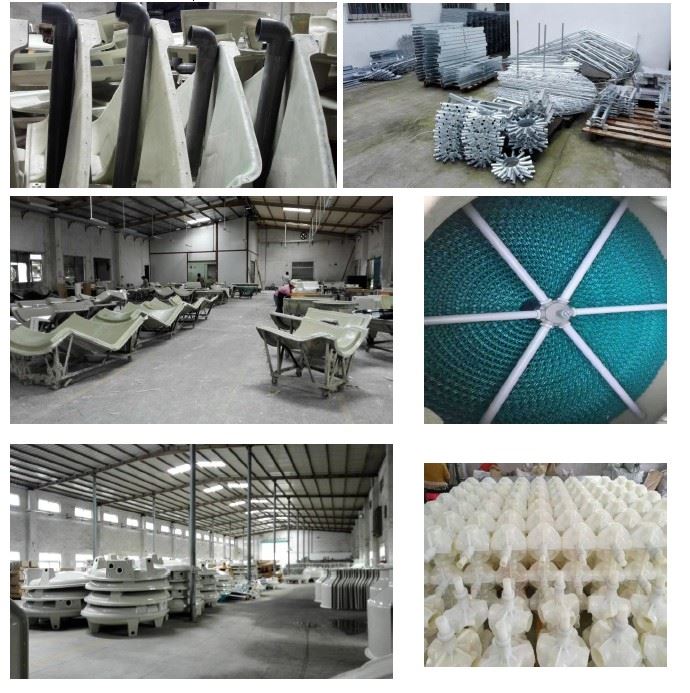

Давайте подивимося на частину нашої протиточної градирні:

1.Плівка

Він має переваги передової технології, розумного дизайну, надійних даних, довговічності, хорошого ефекту охолодження, малого опору вентиляції, сильної гідрофільності та великої площі контакту після випробувань і виробничої експлуатації.

Наповнення похилої градирні приймає дві форми кільцевого матеріалу та гвинтового вузла, а кут нахилу зазвичай становить 60 градусів. В основному використовується для кругових протитечійних градирень.

Коса гофрована набивка круглої протиточної градирні виготовлена ​​з поліпропілену. Польовим використанням було доведено, що упаковка має такі переваги, як легка вага, зручна установка, хороша хімічна стійкість, висока ефективність охолодження та широкий діапазон застосування. На даний момент це один з відносно нових високоефективних наповнювачів. Він підходить для високотемпературних градирень вище 80 градусів, а також підходить для нафтової, хімічної, металургійної, електроенергетичної, текстильної та інших промислових і гірничодобувних підприємств для використання в якості ідеального наповнювача для циркуляційного водопостачання градирні.

Упаковка зі скошеним ступенем Ця упаковка має передові технології, розумний дизайн і довговічність. Випробування та виробнича операція показують, що ефект охолодження хороший. Він підходить для малих і середніх градирень. Він має невеликий опір, високу теплову ефективність, його непросто заблокувати, а компоненти мають малу вагу. Під час використання потік води збільшується, і ефект охолодження очевидний.

2. Розподільник води

Що таке водорозподільник градирні?

Ротор градирні, також відомий як розподільник води градирні, також називають універсальною головкою градирні. Це важлива частина протиточної кругової спринклерної системи градирні. Він розташований над наповненням градирні і з'єднаний з градирнею. Центральний водопровід і спринклерна труба градирні.

Розподільник води є невід'ємною частиною градирні. Водорозподільник спочатку повинен мати ефект розпилення, і чим рівномірніше, тим краще:

Перед тим, як розподільник води розпилить охолоджуючу воду, охолоджуюча вода градирні потрапить у розподільник води через вхідну трубу охолоджувальної води, розподільник води розподілить воду, а потім розбризкує через розпилювальні отвори розподільника води. Щоб досягти найбільш рівномірного розподілу води, у поєднанні з роллю наповнювача, можна максимізувати робочу ефективність розподільника води, покращити ефект розсіювання тепла водяної башти, а потім покращити ефект розсіювання тепла всієї градирні, і нарешті покращити ефект охолодження. Охолоджуючий ефект вежі!

Наш розподільник води має такі характеристики, як висока чутливість до обертання, низький напор води, рівномірний розподіл води, менша кількість плаваючої води, гнучка робота, тривалий термін служби, зручна установка та простий ремонт.

Оболонка нашого водорозподільника ABS виготовлена ​​з нових гранул ABS, а центральна частина виконана з нержавіючої сталі. Він має чудову всебічну продуктивність, його важко спалити, зносостійкість, низький напор води, рівномірний розподіл води, менше плаваючої води та гнучку роботу.

3.Спринклер

Функція спринклера: збільшує площу розбризкування та перенаправляє потік. Охолоджуюча вода надходить у трубу розбризкування через вхідну трубу для води, а потім утворює потік води через отвори для розбризкування на трубі розбризкування та бризкає на упаковку градирні. Оскільки діаметр отвору сопла порівняно малий, потік води має певну швидкість. Відповідно до принципу сили дії та сили реакції спринклерна труба обертається силою, протилежною напрямку потоку води, так що потік води безперервно розподіляється до набивки градирні.

Відповідно до продуктивності градирні нашу спринклерну трубу градирні можна розділити на два типи: стандартну спринклерну трубу градирні та спринклерну трубу високотемпературного типу. Матеріалом нашої стандартної спринклерної труби є ПП, а матеріалом високотемпературної спринклерної труби є нейлон.

Наша стандартна ПП спринклерна труба нетоксична, несмачна, має низьку щільність і може використовуватися при температурі близько 100 градусів. Він має характеристики стійкості до корозії, зносостійкості, стійкості до старіння та тривалого терміну служби.

Наша високотемпературна нейлонова спринклерна труба має необмежену стійкість до корозії, стійкість до високих температур, що перевищує або дорівнює 120 градусам, зносостійкість, стійкість до старіння та тривалий термін служби.

4.Кабельний вузол

Спеціальний кабельний вузол для градирні виробництва нашої компанії - це деталь, яка з'єднує труби між собою, і з'єднується з торцем труби. На вузлі є отвори, і болт робить два троси тісно з’єднаними, а вузол ущільнений прокладкою.

Високотемпературний нейлоновий вузол виготовлено з високоякісного матеріалу з нейлонового волокна, має точну роботу, акуратні зуби та щільне з’єднання, як впускний і вихідний отвір нижньої чаші, порт подачі води, повний водяний порт і зливний порт. .

Наш нейлоновий кабельний вузол виготовлений з матеріалу з нейлону та волокна, який має характеристики хорошого ковзання, чудової зносостійкості, стійкості до високих температур, стійкості до корозії та тривалого терміну служби.

Специфікація протипотокової градирні 100 т:

Етапи монтажу градирні

1. Попередньо виберіть відповідне місце установки

При монтажі градирні зверніть увагу на її навантаження та умови вентиляції.

2. Збірний цементний фундамент та встановлення опорного каркасу водонапірної башти

Згідно з рекомендаціями інструкції, попередньо зробіть основу з бетонної або сталевої рами, а потім зберіть опорну раму нижньої чаші водонапірної вежі в круглу форму рами, і рівень повинен бути рівномірним.

3. Встановіть раковину водонапірної башти та дно басейну

Раковина встановлюється на центральну основу, периферія раковини спирається на нижню раму, а внутрішнє коло раковини закріплюється на поверхні фланця раковини.

4. Встановіть центральну горловину, центральний горловий хомут і опорну раму корпусу

Центральну горловину слід встановити вертикально на вигин горловини раковини, потім встановити центральну горловину, а потім встановити навколишній кронштейн.

5. Встановіть кронштейн радіатора та плівку радіатора

Під’єднайте кронштейн радіатора до центрального горлового затискача, але він повинен бути горизонтальним і вертикальним. Переконавшись, що кожна деталь добре з’єднана, можна затягнути всі гвинти, а потім помістити їх у комбіновану тепловідвідну плівку.

Примітка градирні Anyda. Якщо вам потрібно наступити на стійку, щоб встановити інше обладнання, використовуйте дерев’яну дошку, щоб тимчасово розмістити її на кронштейні радіатора.

6. Встановіть огорожу та сходи

Помістіть корпус корпусу на кронштейн корпусу, потім зберіть і затягніть гвинти навколо радіатора, а потім встановіть драбину в попередньо призначене місце.

7. Встановіть спринклери, підвіски для труб і труби спринклерів

Встановіть спринклерну головку на верхню частину центральної горловини, потім покладіть підвіс труби на верхню частину спринклерної головки, а потім проштовхніть спринклерну трубу горизонтально в спринклерну головку. Він повинен бути встановлений назад на 10 градусів від вертикальної лінії (під час роботи, остаточне регулювання кута має бути зроблено відповідно до потреб, будь ласка, зверніться до рекомендованої швидкості обертання в посібнику)

8. Встановіть двигун, раму двигуна та вентилятор

Встановіть раму двигуна горизонтально на верхній частині корпусу, потім помістіть двигун і редуктор, а потім додайте комбінацію вентиляторів і, нарешті, додайте сітку вентилятора. Зауважте, що для водонапірних веж нижче GL-80T двигун, раму двигуна та вентилятор потрібно зібрати заздалегідь перед установкою на верхній частині градирні.

9. Герметизуйте шов між резервуаром для води та корпусом

Оскільки водонапірна вежа є багатокомбінованим типом, після завершення монтажу необхідно закрити щілину приготовленим соусом з фібродропу.

10. Встановіть перелив, комбінацію поплавка та сітку фільтра

Помістіть переливний пристрій, комбінацію плаваючої кульки та сітки фільтра в попередньо встановлене місце та оберніть шлангову стрічку в місці з’єднання горла та зубів.

Регулярна продувка градирні головним чином стосується очищення лотка для води в градирні від мулу, моху та продуктів корозії, зменшення ваги самого лотка для води, уникнення закупорки труби зворотної води, зниження рівня каламутності циркулюючої води, і посилення холодильного ефекту градирні. Тому регулярний злив нечистот дуже важливий, давайте разом розглянемо конкретний спосіб реалізації!

Для користувачів, які в основному використовують грунтову або водопровідну воду, оскільки жорсткість циркулюючої води відносно висока, рекомендується регулярно додавати миючі засоби та інші препарати, щоб уникнути утворення накипу в циркулюючій воді; для користувачів, які використовують річкову воду або іншу циркуляційну воду, рекомендується регулярно додавати препарати для знищення водоростей, щоб уникнути росту водоростей і моху.

Правильний метод очищення градирні можна виконати за такими кроками:

1. Очистіть осад, накип, мул і довгий мох у градирні, а потім скористайтеся пістолетом для очищення води, щоб очистити вентилятор, спринклер, упаковку, лоток, вихідний бак і вихідний фільтр водонапірної башти.

2. Після очищення вищевказаних частин запустіть циркуляційний водяний насос, додайте очисний засіб і бактерицидний альгіцид у градирню, контролюйте значення pH води між 5,5 і 6.0 і видаліть іржу та водорості в трубопроводі обладнання.

3. Після очищення градирні закрийте верхній зливний клапан, знову відкрийте клапан подачі води та наповніть градирню водою. Одночасно відкрийте сполучний клапан градирні, щоб відрегулювати рівень води в сполучній башті, щоб збалансувати, щоб уникнути переповнення.

Індустрія користувача різна, і температура води на виході з машини також різна. За допомогою градирні можна безперервно відводити тепло води від машини. Якщо ефект розсіювання тепла градирні поганий, ефективність роботи машини, безумовно, значно зменшиться.
